Nel mondo del riscaldamento elettrico industriale e domestico, l’efficienza e la durata di un elemento riscaldante dipendono in larga misura da una scelta fondamentale: il materiale della sua guaina esterna. La guaina corazzata è la barriera fisica che protegge il cuore elettrico interno dal contatto diretto con i fluidi, i gas o le sostanze da riscaldare.
Scegliere la lega idonea non è soltanto una questione di resistenza meccanica, ma una vera e propria decisione strategica per prevenire la corrosione chimica, il degrado termico e i fermi impianto improvvisi. In questa guida analizziamo le caratteristiche dei principali materiali per riscaldatori elettrici — Rame, Acciaio Inox, Incoloy e Titanio — evidenziandone le applicazioni ideali per la progettazione di resistenze elettriche su misura.

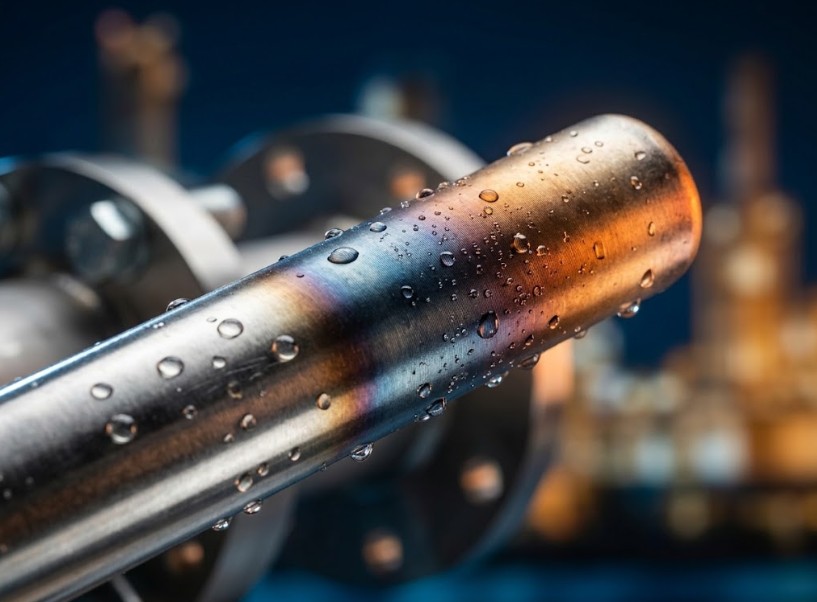

Il ruolo della guaina corazzata nella trasmissione del calore
La struttura di una resistenza elettrica corazzata si basa su un equilibrio costruttivo preciso: all’interno si trova un filo resistivo avvolto a spirale, immerso in una polvere isolante di ossido di magnesio ad alta conducibilità termica, il tutto sigillato all’interno di un tubo metallico sagomato.
La guaina metallica deve svolgere contemporaneamente due funzioni cruciali:
- Trasferire rapidamente il calore generato all’interno verso l’ambiente esterno (liquido, aria o massa solida).
- Resistere all’attacco chimico e all’ossidazione provocati dal fluido circostante e dalle alte temperature di lavoro.
Se il materiale scelto non è idoneo alle caratteristiche chimiche del fluido o al regime termico di esercizio, la guaina rischia di fessurarsi, formarsi di incrostazioni o corrodersi. Questo può provocare infiltrazioni e il conseguente cortocircuito dell’elemento riscaldante.
Rame: conducibilità elevata per riscaldamento ad acqua
Il rame è stato storicamente uno dei primi metalli impiegati per la realizzazione di elementi riscaldanti, grazie alle sue eccezionali doti di trasmissione termica.
- Punti di forza: Eccellente conducibilità termica e facilità di lavorazione e sagomatura.
- Settori d’impiego tipici: Scaldabagni domestici, boiler per acqua sanitaria, macchine per il caffè ed elettrodomestici.
- Limiti da considerare: Sensibile alla corrosione in presenza di acque particolarmente aggressive, acide o ricche di cloruri. Non è adatto per l’impiego a temperature elevate in aria libera o in ambienti chimici complessi.
L’impiego di elementi in rame risulta ottimale nei contesti a bassa temperatura focale dove il fluido da riscaldare è acqua pulita a pH neutro.
Acciaio Inox: versatilità e resistenza standard
Le resistenze in acciaio inossidabile rappresentano lo standard industriale più diffuso per versatilità e bilanciamento tra prestazioni e costi. Le varianti più utilizzate sono l’Inox AISI 316L e AISI 321.
AISI 316L
- Caratteristiche: Rispetto al 304, la presenza di molibdeno nella lega conferisce una superiore resistenza alla corrosione per vaiolatura (pitting) e agli attacchi dei cloruri.
- Applicazioni: Impianti alimentari e beverage, settore farmaceutico, acqua demineralizzata, impianti di distillazione e soluzioni chimiche leggermente aggressive.
AISI 321
- Caratteristiche: Acciaio inox stabilizzato al titanio, con buona resistenza all’ossidazione e alla corrosione intergranulare, particolarmente indicato per impieghi a temperature elevate.
- Applicazioni: Riscaldamento d’aria fluente o statica ad alte temperature (forni industriali, condotti di ventilazione) e applicazioni soggette a cicli termici prolungati.
Per orientarsi nella selezione delle leghe e verificare le compatibilità termiche più idonee alle proprie esigenze, è possibile consultare la nostra guida tecnica alla scelta dei materiali.
Incoloy: alte prestazioni per temperature estreme e contesti gravosi
Quando le condizioni di lavoro superano i limiti dell’acciaio inossidabile tradizionale, le leghe nichel-cromo-ferro della famiglia Incoloy (in particolare Incoloy 800) diventano la scelta d’obbligo.
- Resistenza alle elevate temperature: L’Incoloy mantiene un’ottima stabilità strutturale anche a temperature superficiali molto elevate, prevenendo deformazioni o sfaldamenti dovuti all’ossidazione.
- Resistenza alle acque dure e calcaree: La particolare composizione della lega riduce significativamente l’adesione delle incrostazioni calcaree sulla superficie della guaina, fattore che solitamente provoca il surriscaldamento locale delle resistenze in acciaio standard.
- Campi d’applicazione: Forni industriali ad alta temperatura, caldaie di potenza, riscaldatori d’aria per processi industriali continuativi e riscaldatori a immersione in bagni di lavaggio e soluzioni chimiche moderate.
Titanio: la soluzione definitiva per ambienti corrosivi e galvanica
In presenza di fluidi estremamente aggressivi o acidi concentrati, nessun metallo comune garantisce la tenuta del titanio. Questo materiale forma naturalmente sulla propria superficie una pellicola protettiva di ossido passivo, praticamente inerte a gran parte degli agenti chimici.
- Massima resistenza chimica: Inattaccabile da soluzioni saline, acqua di mare, candeggina, acido nitrico e composti clorurati.
- Leggerezza e robustezza: Eccellente rapporto tra resistenza meccanica e peso.
- Settori d’impiego: Impianti per il settore galvanico, bagni di decapaggio, trattamento di acido e reagenti nell’industria chimica, impianti di desalinizzazione e acquicoltura.
Nonostante il costo iniziale superiore, l’adozione del titanio per il riscaldamento di fluidi corrosivi evita frequenti sostituzioni e blocchi di produzione, garantendo un ritorno economico a lungo termine.
Criteri pratici per la scelta del materiale idoneo
Per scegliere il materiale corretto prima della realizzazione di resistenze elettriche su misura, occorre analizzare contemporaneamente tre fattori chiave:
- Composizione del fluido: Concentrazione di sali, acidi, pH e presenza di particelle abrasive in sospensione.
- Temperatura d’esercizio: Sia la temperatura finale del fluido, sia quella superficiale di picco raggiunta dalla guaina.
- Modalità di scambio termico: Riscaldamento a immersione diretta in liquido, convezione d’aria statica o forzata, o contatto con superfici solide.
Soluzioni personalizzate per l’industria
Un errore nella valutazione del materiale comporta un deterioramento rapido dell’elemento riscaldante, con conseguenti costi di manutenzione straordinaria e fermi di produzione indesiderati. Per questo motivo, la progettazione deve sempre basarsi su un’analisi accurata delle condizioni operative reali.
Il team tecnico di REART supporta le aziende nell’individuazione della lega metallica più idonea e nello sviluppo di resistenze elettriche su misura, garantendo massima affidabilità e piena conformità ai requisiti di ogni singolo impianto.
Per verificare la compatibilità dei materiali con i fluidi del vostro impianto o per richiedere una fattibilità tecnica, i nostri specialisti sono a disposizione per una consulenza dedicata.
