Riscaldatori elettrici flangiati in esecuzione Atex-ex

Q: Quali sistemi di sicurezza sono integrati nei riscaldatori Atex-Ex?

I riscaldatori Atex-Ex sono dotati di sensori termici come termostati, termocoppie e termoresistenze (PT100), che monitorano e limitano la temperatura per prevenire surriscaldamenti e malfunzionamenti. Questi dispositivi di sicurezza sono essenziali per mantenere il funzionamento sicuro anche in caso di anomalie operative.

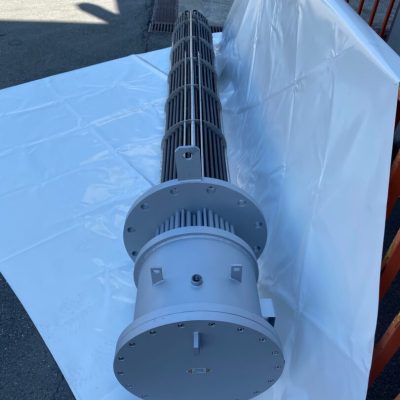

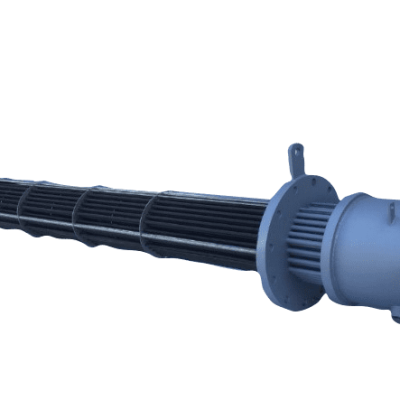

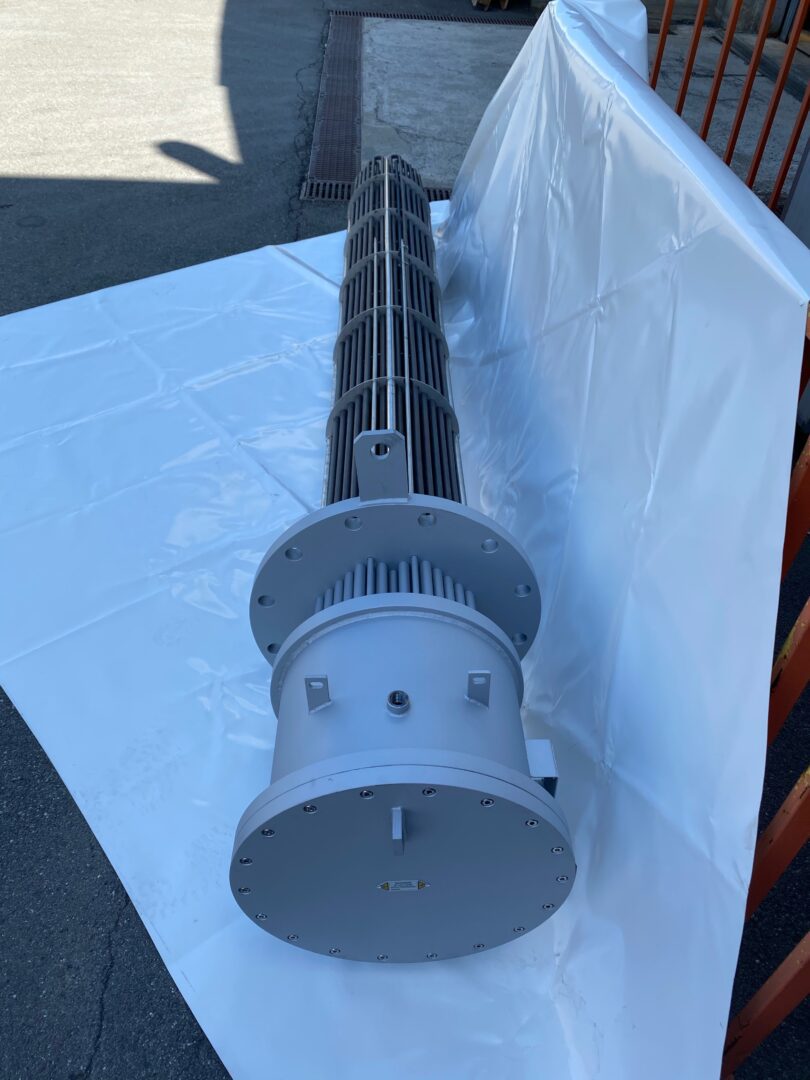

I riscaldatori Atex flangiati in esecuzione Exd prodotti da REART sono dispositivi progettati per garantire la massima sicurezza nel riscaldamento di liquidi e gas in ambienti classificati come potenzialmente esplosivi, come le Zone 1 e 2.

L’esperienza di REART nel settore Atex (Explosive Atmosphere) e la certificazione di prodotto ottenuta presso il Cesi di Milano assicurano una progettazione accurata delle resistenze elettriche Atex, e garantire l’operatività in atmosfere pericolose, con materiali resistenti e un’architettura ottimizzata per l’installazione sicura su serbatoi, vasche, e altre applicazioni industriali.

Questi riscaldatori sono progettati per essere fissati al processo da riscaldare tramite una flangia di connessione conforme agli standard UNI o ANSI 16.5. Su richiesta, le flange di connessione possono essere progettate e costruite secondo le specifiche esigenze del cliente, per garantire la massima versatilità e sicurezza.

Caratteristiche tecniche dei riscaldatori elettrici flangiati in esecuzione atex-ex

Materiali

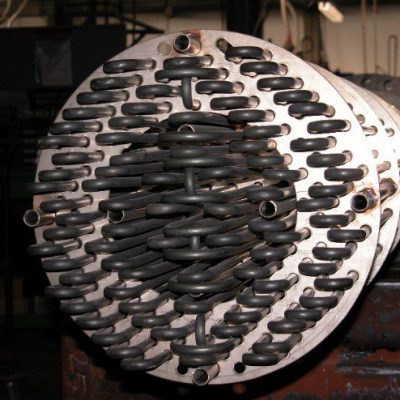

Le resistenze Atex di REART sono progettate per offrire prestazioni elevate e sicurezza. Ogni dispositivo è realizzato con elementi riscaldanti piegati a U, saldati alla flangia principale con saldatura a TIG. Questo design garantisce una lunga durata operativa anche nelle condizioni più estreme.

In generale si possono avere i seguenti parametri progettuali costruttivi di riferimento per il dimensionamento dei riscaldatori elettrici a Flangia:

Flange fino a 24” (DN600) in accordo alle specifiche ANSI B 16.5 in acciai al carbonio, acciai inossidabili e leghe di nickel.
Diametro degli elementi riscaldanti che formano in fascio tubiero 10 e 15 mm;
Materiale degli elementi riscaldanti in acciaio al carbonio ,acciaio inossidabile 304-321 316(L), o leghe decisamente più nobili come Incoloy 800 o 825,Titanio o Rame.
Grado di protezione delle custodie elettriche dei riscaldatori IP55, IP65, IP66;
Potenza elettrica installata fino a 1.65MW per singolo riscaldatore.

Componenti

I riscaldatori elettrici corazzati a flangia in esecuzione Exd, sono composti da:

Flangia di connessione del riscaldatore: definita e dimensionata in accordo al cliente già in fase d’offerta, da poter dimensionare il riscaldatore sui dati di processo.

Fascio elettrico riscaldante con dimensioni e materiali a seconda del fluido di processo
Setti di raffreddamento e di scambio termico tra fascio elettrico e fluido

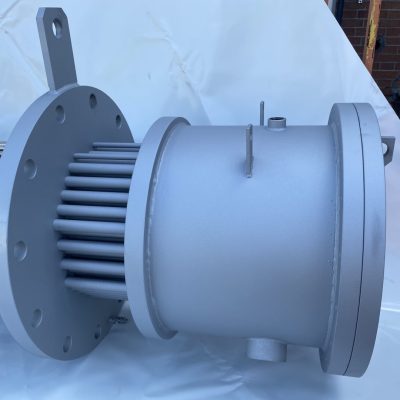

Gruppo e testa elettrica di protezione ad esecuzione Explosion Proof
Sensori termici di regolazione e sicurezza impianto e riscaldatore.

La progettazione per questa tipologia di riscaldatore, viene eseguita oltre che hai dati funzionali richiesti dal cliente, considerando e valutando caratteristiche dimensionali (spazi utili), fisiche, chimiche e termodinamiche del fluido da riscaldare, per una scelta ben precisa ed accurata del dimensionamento del riscaldatore e dei materiali da costruzione. La dimensione della flangia è vincolata dalle condizioni elettriche imposte dai regolamenti per l’esecuzione Atex.

Accessori

Tutti i riscaldatori elettrici flangiati in esecuzione Atex, sono provvisti di sensori termici quali termostati e/o termocoppie o termoresistenze (PT100) a salvaguardia dell’impianto e dello stesso riscaldatore in caso di situazioni anomale o impreviste sull’impianto.

I riscaldatori flangiati Atex possono essere corredati dei seguenti accessori:

Trasmettitori di temperatura 4-20mA in esecuzione SIL secondo IEC 61508
Sensori di controllo e sicurezza processo e riscaldatore (termostati ,Termoresistenze PT100 , termocoppie).
Pressacavi di alimentazione e sicurezza in esecuzione Exd
Quadro elettrico di comando e controllo riscaldatore in zona sicura e classificata
Pannello locale di comando e controllo in area classificata (Atex).
Resistenza anticondensa (prevenzione contro umidità)

Certificazione

la Reart S.r.l. dispone delle certificazioni di prodotto per l’ esecuzione Atex sia per fluidi liquidi che per fluidi gassosi con la seguente classificazione in riferimento alla direttiva Atex 2014/34/UE:

II2G Exd IIB T1÷T4 IP 65

valida per classificazione area d’impiego denominate zona 1 & per zona 2, con copertura per gruppi IIA e IIB secondo gli standard di riferimento EN 60079-0 ed EN 60079-1.

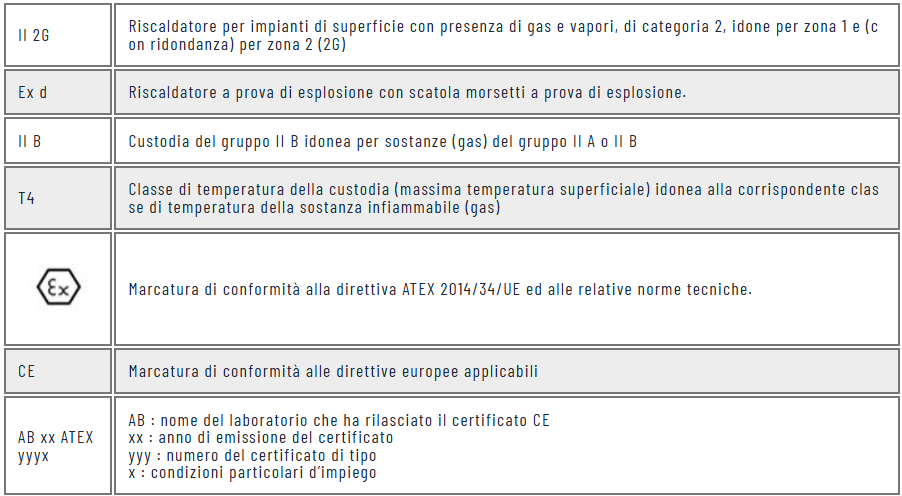

Tabella riassuntiva delle condizioni certificative

Tabella classi di Temperatura secondo norme e Direttive di riferimento Atex

Le custodie del gruppo II B sono idonee anche per ambienti II A
Le custodie antideflagranti sono previste per servizio con temperatura ambiente e classe temperatura T1-T4.

Tabella classi di Temperatura Riscaldatore su Flangia in esecuzione Atex – EX in funzione della temperatura esercizio impianto

Insieme alla certificazione di prodotto la Reart ha ottenuto la notifica relativa alla produzione dei prodotti in esecuzione Ex , nel proprio stabilimento di Frossasco.

Tutti i prodotti forniti da Reart in esecuzione Atex-Ex sono accompagnati dalla “Dichiarazione di conformità” in riferimento alla Direttiva Atex e alle normative applicabili.

Domande Frequenti

Cosa significa Atex-Ex e perché è importante per i riscaldatori elettrici?

Atex-Ex è una certificazione che indica che i dispositivi sono conformi alla Direttiva Atex (Atmosphères Explosibles), necessaria per garantire la sicurezza in atmosfere potenzialmente esplosive. I riscaldatori elettrici flangiati Atex-Ex sono progettati per essere sicuri e affidabili in questi ambienti, come le zone 1 e 2, riducendo il rischio di incendi o esplosioni.

Quali sistemi di sicurezza sono integrati nei riscaldatori Atex-Ex?

I riscaldatori Atex-Ex sono dotati di sensori termici come termostati, termocoppie e termoresistenze (PT100), che monitorano e limitano la temperatura per prevenire surriscaldamenti e malfunzionamenti. Questi dispositivi di sicurezza sono essenziali per mantenere il funzionamento sicuro anche in caso di anomalie operative.

REART offre supporto per l'installazione e la manutenzione dei riscaldatori Atex?

Sì, REART offre un servizio di assistenza completa per l’installazione e la manutenzione dei riscaldatori elettrici Atex-Ex. È disponibile anche un servizio di fornitura di pezzi di ricambio per garantire prestazioni costanti nel tempo.

Applicazioni

I riscaldatori elettrici ATEX-Ex, rispondendo ai requisiti di sicurezza essenziali per ambienti esplosivi, trovano applicazione in

serbatoi o vasche di accumulo, in pressione a diretto contatto con il fluido da riscaldare;
tubazioni in linea con il fluido di processo per aumentarne le temperature di funzionamento.

I riscaldatori elettrici flangiati si utilizzano tipicamente in sistemi di riscaldamento per:

Acqua dolce e trattata
Riscaldamento e protezione antigelo serbatoi d’accumulo
Olii sintetici, lubrificanti, minerali e combustibili
Caldaie d’accumulo e vapore
Gas di processo e fluidi gassosi in genere (Azoto, Metano, gas Naturale ecc..) – Raffinerie
Riscaldamento Aria forzata (impianti di trattamento UREA -UTE)
Idrocarburi liquidi e gassosi

I riscaldatori elettrici flangiati in esecuzione Atex-Ex, vengono applicati per i seguenti settori di riferimento:
